Quemadores Cleaver Brooks XL series

Capacidades desde 37.8 a 92.4 MMBTU/Hr

Para calderas de 900 a 2,200 HP

Combustibles: Gas, Oily combinado

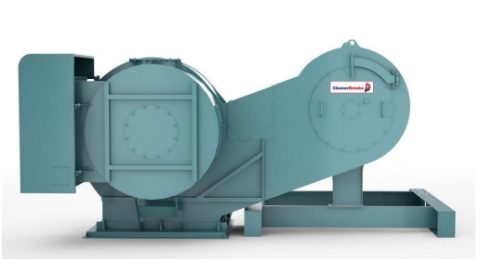

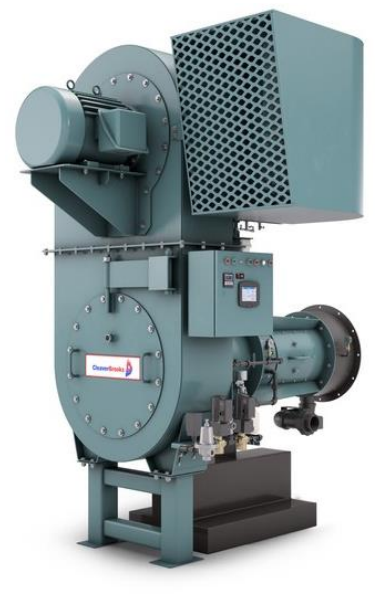

Disponible para <30 ppm NOx Varias opciones de posicionamiento en paralelo están disponibles y son necesarias. Reducción de caudal de hasta 10:1 en gas natural y de hasta 8:1 en petróleo (solo para modelos estándar y de bajo NOx). Reducción de caudal de hasta 6:1 en petróleo (solo para modelos NT). Reducción de caudal de hasta 6:1 en gas natural para unidades NTXL. Unidades de atomización de aire con atomización de vapor opcional. El posicionamiento en paralelo es estándar para un control óptimo en todo el rango de combustión. Adecuada para grandes aplicaciones pirotubulares y acuotubulares, la serie XL se ofrece en dos configuraciones estándar: vertical y horizontal. Las configuraciones verticales admiten capacidades de 37,8 a 63,0 MMBTU, y las configuraciones horizontales, de 67,2 a 92,4 MMBTU. Las configuraciones verticales y horizontales estándar, de bajo NOx y NT son capaces de quemar gas natural, gas propano, petróleo n.o 2 atomizado con aire, así como una combinación de gas y petróleo n.o 2. La atomización de vapor es opcional tanto para la configuración horizontal como vertical de los quemadores NT de ultra bajo NOx. El colector de gas de los quemadores de fueloil viene de serie para facilitar la conversión a unidades combinadas. El acceso para mantenimiento se facilita mediante puertas traseras abatibles y paneles de acceso al quemador. Un impulsor curvado hacia atrás proporciona suficiente aire de combustión para diversas presiones del horno. Las opciones de ventiladores incluyen ventiladores de combustión de 1800 rpm para calderas de 1600 a 2200 HP o ventiladores de combustión de 3600 rpm para calderas de 900 a 1500 HP (la potencia del motor depende del NOx y de los requisitos de capacidad).
